Cable de pegat LC



Cordó FullAxs a Lc Patch Ip67 Cable impermeable DX SM 4,8 mm



Els dissenys de connectivitat de la propera generació i evolució a llarg termini (LTE) a la connexió de l'antena (FTTA) requereixen conjunts de cables resistents per a ús exterior . per a la connexió directa, aquests conjunts de cable necessiten connectar directament als transceors òptics mitjançant una construcció de capçalera . per a aquesta aplicació específica, el disseny del connector necessitarà adaptar-se a una gran tolerància en una gran tolerància en una tolerància gran Z-Direction . A més, la closca del connector de cordó FLUDAXS a LC Patch ha de permetre un aparellament fàcil d'un amb una mà . El sistema de connector FLOWAXS compleix aquest requisit acomodant una gran tolerància a la direcció z Elimineu i substituïu els transceptors a través d’un retall de la paret que elimina completament la necessitat d’obrir tota la caixa de ràdio remota, exposant els seus continguts a les condicions de temps perilloses . per a la connexió òptica, el sistema de connectors inclou una interfície Duplex LC estàndard de la indústria per a l’aparellament ràpid amb tots els transceors Duplex SFP de LC .}}



El connector de cordó FLOWAXS a LC Patch es pot dissenyar per a aplicacions de transmissió òptica de mode únic o multimode . El conjunt de cables es munta fermament a través de la part de la paret i s’insereix directament al transceptor òptic, proporcionant connexió directa a l’equip WIMAX i LTE a l’aplicació FTTA .

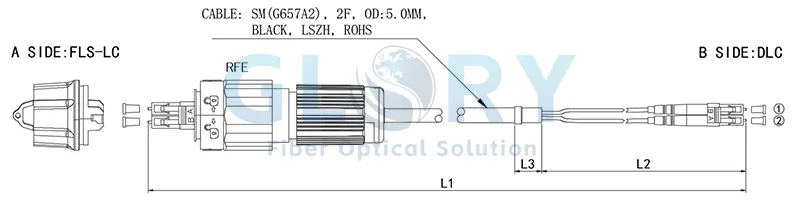

Muntatge de cables de fibra FTTA:

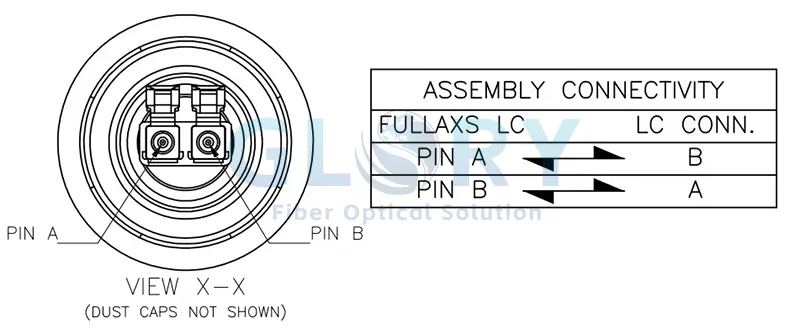

Connector superior: 1 x LC-CP, mode únic

Connector inferior: 1 x lc-duplex, mode únic

Cable: TPU lliure halògens, retardant de la flama, resistent a la UV UL1581, retardant de la flama



Cable	2 fibres
Fibra	9/125 µm de fibra òptica de mode únic
Coeficient d'atenuació
Menys o igual a 0,25 dB / km	Menys o igual a 0,40 dB / km
Connectors (un costat)	Lc- dúplex
Pèrdua d'inserció	max . 0.30 db
Pèrdua de retorn	typ . 55 db (UPC)
Connector (costat B)	Lc-duplex
Pèrdua d'inserció	max . 0.30 db
Pèrdua de retorn	typ . 55 db (UPC



Dades mecàniques:



Diàmetre del cable, jaqueta	4,8 mm
Cable mínim de radi de flexió
Instal·lació	20 mm
Operació	20 mm
Max . cable de resistència a la tracció
Instal·lació	450 N
Permanent	300 N
Resistència aixafada	3000 N / 100 mm
Max . connector de resistència a la tracció
Dúplex LC	70 N
Grip/ opció de muntatge
Max . Opció de gran resistència RFE basada en cables de fins a 100 metres Max .	30 N



Dades ambientals:



Funcionament del rang de temperatura	-40 grau a +70 grau (iec 60794-1-2)
Emmagatzematge de rang de temperatura	-40 grau a +70 grau
Instal·lació de rang de temperatura	-20 grau a +60 grau
Rohs	conforme
Longitud (M)	Toleràncies (mm)
L<=5	+/-50
5	+/-100
10	+/-200
20	+/- 500
L>50	+/-1000
Els conjunts de cables en variants de longitud addicionals estan disponibles .



CARACTERÍSTIQUES DE FULLAXS A LC PEDADA:



• Obriu la paret de paret per accedir fàcilment a SFP
• Feedback positiu per a l'operador quan estigui completament aparellat
• Aparellament d'una mà
• Interfície Dúplex Lc
• Els retalls de capçalera permeten eliminar el transceptor a través de la paret (no cal obrir RRH per a la substitució del transceptor)
• Bloqueig de bayonet robust per a l’aparellament fàcil, ràpid i segur
• El cordó de pegats FullAxs a LC està disponible per a mode multimode i únic
• resistent a la corrosió impermeable, a prova de pols i a la corrosió
• Expansió a RJ45, etc .
• Plug té un disseny lliure de tolerància, flotant completament gratuït en eix z
• No hi ha cable en cap moment durant o després de la instal·lació
• Assemblees de fibra provades i serialitzades al 100%
• Versió instal·lable al camp disponible



Aplicació:



• Estacions de base WIMAX i LTE
• Capçals de ràdio remots (RRH)
• Aplicacions exteriors industrials
• Robòtica
• Aeroespace i Defensa
