Recinte petit de fibra de fibra



Petit recinte de fibra de fibra de frontissa

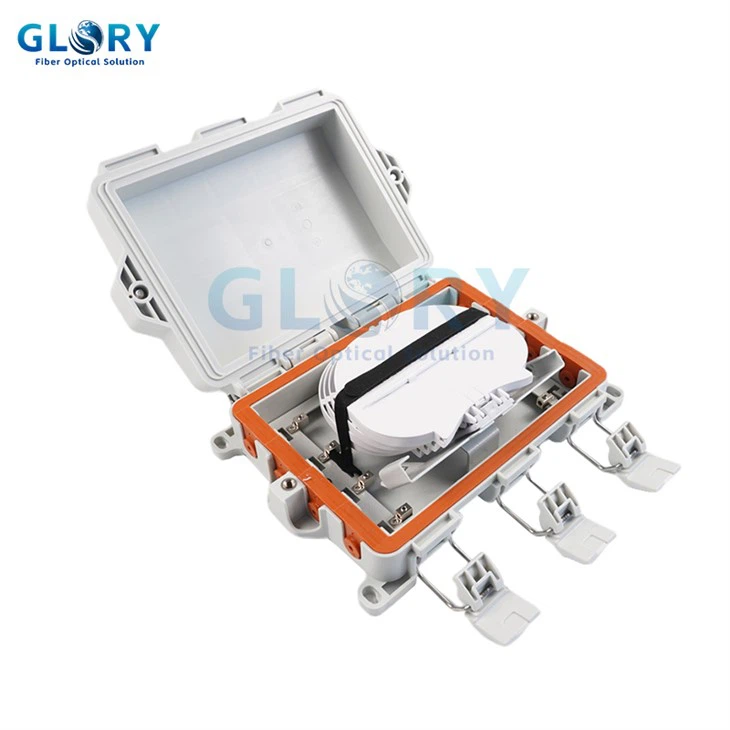

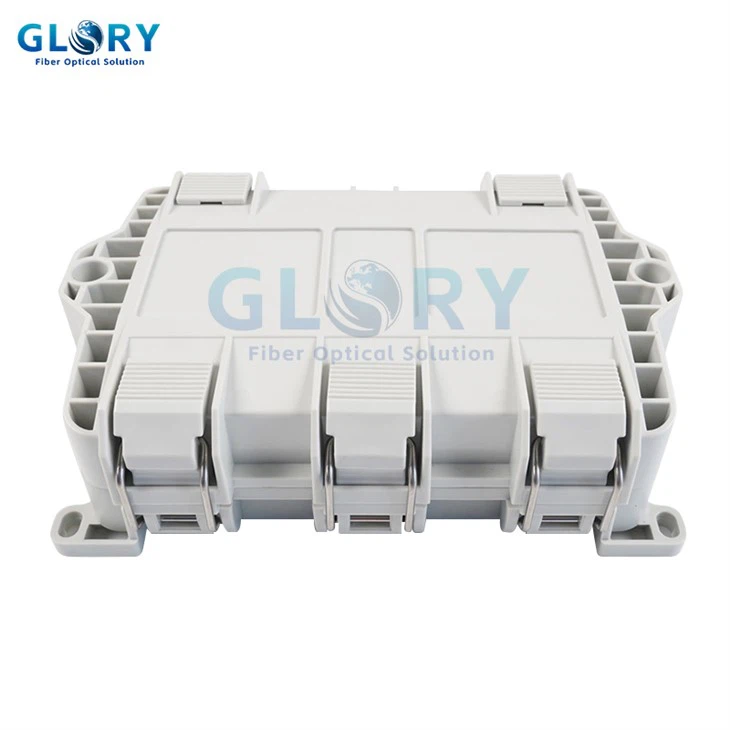

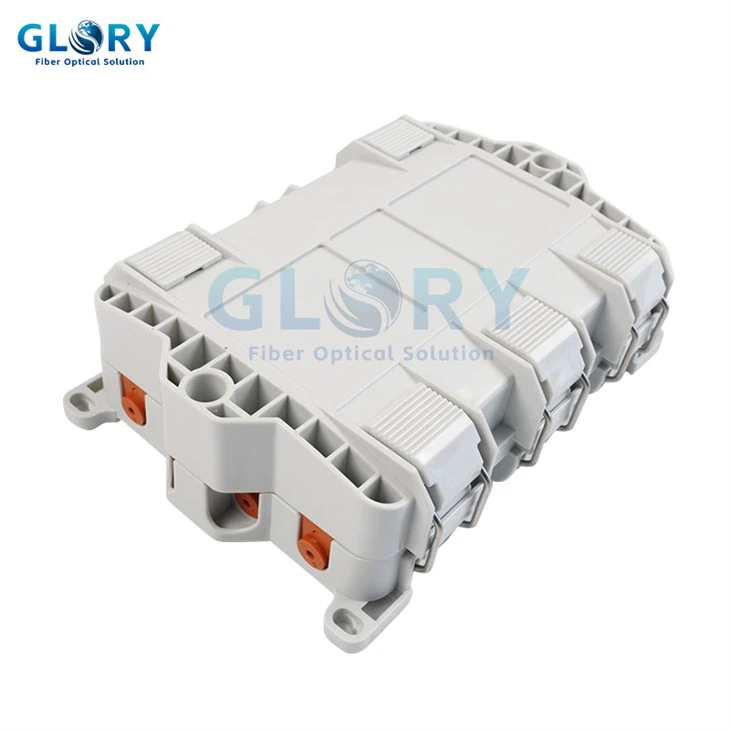

El recinte de fibra petita GL-9415 és una mini caixa horitzontal i articulada amb ports per a 4 cables entrants i 4 sortint. És un producte de connexió de fibra òptica polivalent dissenyat per a splicing i finalització de cables de fibra òptica. El recinte s’adapta a diversos tipus de cables òptics (tub solt, esquelet, cinta, etc.) i es pot instal·lar en ambients diversos (despeses generals, muntades a la paret, canonades, boletes o sotabosc). Les seves dimensions compactes i el pes lleuger ajuden a minimitzar els costos de transport.



El cos del recinte utilitza material PC+PBT. Els components de plàstic interns estan fets a partir de l’ABS. Les peces metàl·liques utilitzen plaques d’acer enrotllades en fred protegides per corrosió per garantir la qualitat del producte.



Especificacions:



Nom de l'article	GL-9415 Recinte petit de fibra
Mida (mm)	250 (l) x185 (w) x75 (h) tolerància +/- 5mm
Color	Grisa
Ports de cable	4 Inlet i 4 Outlet Apte per a cable de fibra φ3-15 mm
Grau de protecció	IP68
Capacitat d’empalmació de fibra	48 fibres
Capacitat de safata única	12 fibres
Max Qty. Assemblea de la safata	4 ordinadors
Aplicació	Muntatge aeri/manil/paret
Cartó interior (MM)	300 × 200 × 100 (1 peça)
Cartó exterior (mm)	430 × 320 × 560 (10 PC)



Característiques:



• Caixa de tancament compacte amb disseny obert amb flip, amb petites dimensions per a un fàcil ús
• Mètode de segellat: segell mecànic (cargols resistents a la manipulació), dissenyat per a l'obertura i el tancament repetits
• Material de segellat: silicona vulcanitzada
• Tots els cargols i les juntes són 304 acer inoxidable, millorant la resistència a la corrosió
• Qualificat IK08 i IP68, complint els estàndards IEC
• Ampli espai intern per a la col·locació de les articulacions de fibra i emmagatzematge de fibres, protegint les connexions de factors ambientals externs.

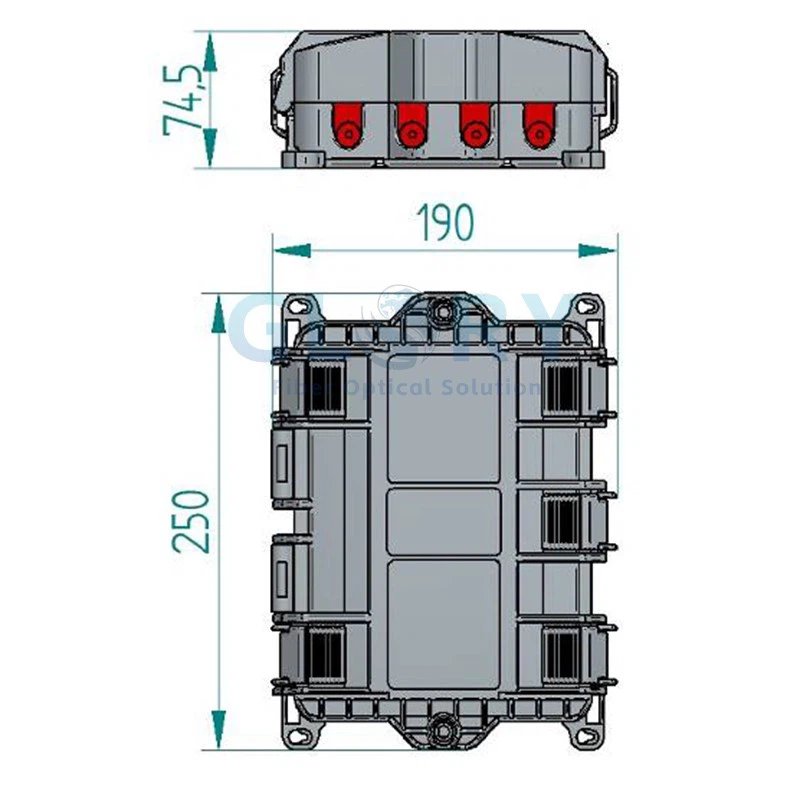

Dibuix de l'estructura:

Diagrama d’instal·lació de la paret:

1 Instal·leu dues plaques de muntatge al recinte petit de fibra.

2 Utilitzant un trepant de percussió de 6 mm, foradeu quatre forats a la paret a les posicions que es mostren a la imatge.

3 A continuació, fixeu el recinte amb les plaques de muntatge a la paret amb cargols i ancoratges (als forats foradats)

Faq:



1 Com triar el segellat per al recinte petit de fibra?

Trieu el segellat adequat segons el diàmetre del cable de fibra utilitzat, comproveu la informació següent:

Plugf



Diàmetre	Article
3-5 mm	Plug off 1+ C Tipus de segellat Tipus. Disponible per a cable de gota
5-7 mm	Plug off 2+ C Tipus de segellat Tipus. Disponible per a cable de gota
7-9,5 mm	B Typ Typing Plug
9.5-11.5mm	C
11,5-15 mm	D Type Sealing Plug
